軍用武器系統工作常處在各種復雜的電磁環境中。為了使武器系統在復雜的電磁環境下互相兼容，國軍標GJB151《軍用設備和分系統電磁發射和敏感度要求》對使用在各種武器平臺的電子設備（如艦船、飛機、地面設備等）的電磁場輻射發射（RE102、RE101)、電磁場輻射敏感度（RS103、RS01）都做了詳細的規范要求。用戶根據自身產品的電磁工作環境，通過選擇不同目數和屏效的屏蔽視窗，用來屏蔽視窗孔的電磁輻射發射、抑制電磁場輻射敏感度。
以下列舉幾種屏蔽視窗的正確設計安裝方法，僅供用戶在產品設計和安裝使用中參考借鑒。
電階梯屏蔽視窗安裝示意圖.jpg "PC導電階梯屏蔽視窗安裝示意圖")
PC導電階梯屏蔽視窗安裝示意圖（圖一）

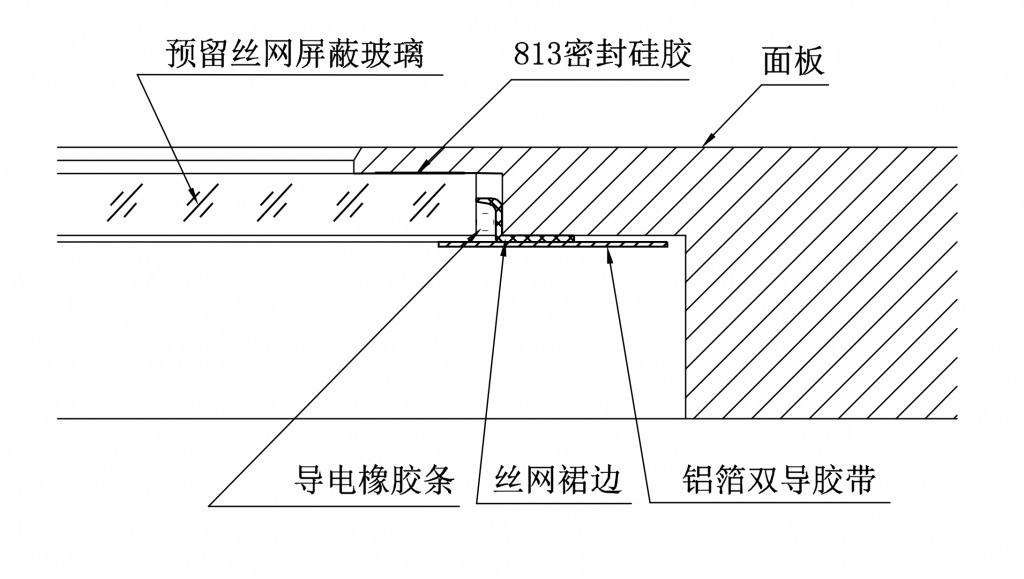

絲網屏蔽玻璃安裝示意圖（圖二）
U型包邊屏蔽玻璃安裝示意圖（圖三）
電硅膠包邊屏蔽玻璃安裝示意圖-1024x590.jpg "導電硅膠包邊屏蔽玻璃安裝示意圖")
導電硅膠包邊屏蔽玻璃安裝示意圖（圖四）
? ? ? ? 實踐中，往往出現EMC（電磁兼容）檢測RS102項時，輻射發射超出GJB151極限值；檢測RS103項時，產品對電場輻射敏感。排除機箱電磁泄漏原因外，通過近場探測，出現這種問題的原因常常是視窗孔邊緣的縫隙出現電磁泄漏。形成縫隙泄漏的根本原因一般有兩點：一是屏蔽視窗與機箱安裝結構設計不合理；二是屏蔽視窗裝配工藝有缺陷。
? ? ? ? 電磁屏蔽視窗理論上等效于一個“透明金屬蓋板”安裝在機箱的窗口上，如同機箱上的其他蓋板電磁屏蔽作用一樣。當各機箱蓋板與機箱固定后，相當于將機箱所開的各種孔洞，通過蓋板把機箱連接成一個連續導電的密閉的電磁屏蔽體，以達到電磁屏蔽的效果。
